موتور خودرو از طریق سوزاندن سوخت و ایجاد انرژی در اثر فعالیت قطعات متحرک متعدد خود، قدرت مورد نیاز خودرو را تأمین می‌کند. این فرایند و حرکت قطعات گرمای بسیار زیادی را در سراسر موتور ایجاد می‌کند. دفع این گرما در هنگام کارکرد موتور ضروری است تا از افزایش بیش از حد دمای موتور یا داغ شدن آن جلوگیری شود؛ زیرا گرمای بیش از حد منجر به وارد شدن آسیب جدی به موتور می‌شود. یکی از قطعات مهم خودرو و بخشی از سیستم خنککننده که به دفع گرمای اضافی موتور کمک می‌کند، رادیاتور است. اگر می‌خواهید بدانید رادیاتور خودرو چیست و چه وظیفه‌ای دارد، تا انتهای این مقاله با ما همراه باشید.
در این مقاله قصد داریم درباره وظیفه و نحوه کارکرد رادیاتور، نقش آن در کنار ترموستات و واترپمپ، انواع رادیاتور ماشین، اجزای تشکیل‌دهنده آن، علائم خرابی و نکات مهم نگهداری از رادیاتور صحبت کنیم.

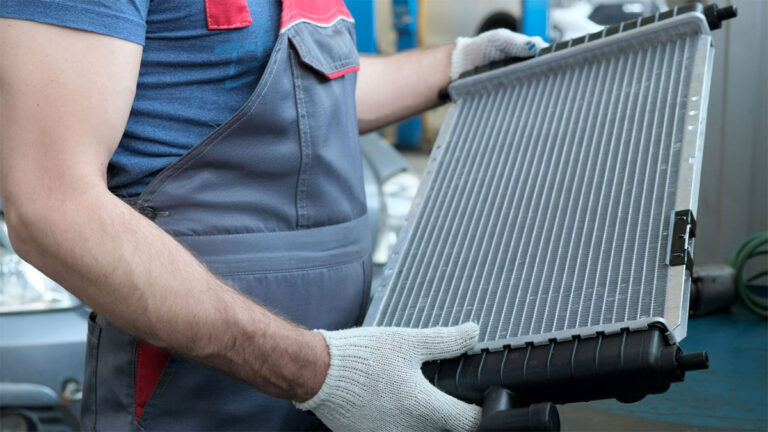

رادیاتور خودرو چیست و چه وظیفه‌ای در موتور دارد؟
در پاسخ به این سؤال که رادیاتور خودرو چیست، باید بگوییم رادیاتور یکی از اجزای کلیدی سیستم خنککننده موتور است. این قطعه با گردش مایع خنککننده، که معمولاً بر پایه آب و ترکیبات ضدیخ و ضدخوردگی است، گرمای اضافی موتور را دریافت کرده و به محیط منتقل می‌کند. مایع خنککننده پس از جذب گرمای موتور وارد رادیاتور می‌شود و با عبور از لوله‌ها و پره‌های رادیاتور، گرمای خود را به هوای اطراف منتقل می‌کند و خنک می‌شود. به بیان ساده‌تر، وظیفه رادیاتور خودرو دریافت گرمای مایع خنککننده و انتقال آن به هوای محیط است تا به حفظ دمای مناسب موتور و جلوگیری از گرم شدن بیش از حد آن کمک کند. این قطعه نقش زیادی در جلوگیری از خرابی موتور دارد.

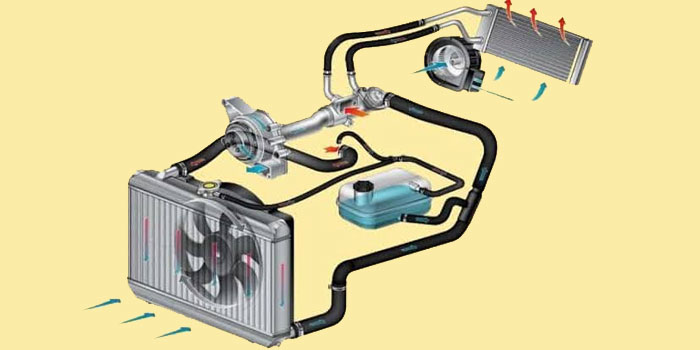

رادیاتور ماشین چگونه کار می‌کند؟
عملکرد رادیاتور خودرو شامل یک چرخه مداوم است که در آن مایع خنککننده توسط موتور گرم می‌شود، در رادیاتور خنک می‌شود و سپس دوباره به موتور بازمی‌گردد. نحوه کار رادیاتور به‌صورت مرحله‌به‌مرحله شامل موارد زیر است:
- ورود مایع خنککننده داغ: مایع خنککننده گرمای موتور را جذب کرده و داغ می‌شود. سپس این مایع داغ از طریق ورودی بالای رادیاتور وارد آن می‌شود.
- دفع گرما: درون رادیاتور، مایع خنککننده از میان لوله‌های باریک متعددی عبور می‌کند که به پره‌های خنککننده مجهز هستند. این پره‌ها سطح تماس رادیاتور با جریان هوا را افزایش می‌دهند و به دفع مؤثرتر گرما کمک می‌کنند.
- خروج مایع خنک‌شده: هوا از روی پره‌های رادیاتور عبور کرده و باعث خنک شدن مایع داغ داخل لوله‌ها می‌شود. مایع خنک‌شده سپس از قسمت پایینی رادیاتور خارج شده و دوباره به سمت موتور حرکت می‌کند تا گرمای بیشتری را جذب کند.
این چرخه به‌طور مداوم ادامه پیدا می‌کند و باعث می‌شود دمای موتور در محدوده مناسب باقی بماند و از داغ شدن بیش از حد موتور جلوگیری شود.
نقش کلیدی ترموستات و واترپمپ در کنار رادیاتور
وظیفه خنک کردن موتور خودرو فقط بر عهده رادیاتور نیست، بلکه این قطعه در کنار چند قطعه دیگر سیستم خنککننده موتور را تشکیل داده‌اند. یکی از قطعات مهم این سیستم واتر پمپ نام دارد. وظیفه این قطعه به گردش درآوردن مایع خنککننده در مدار است. برای آشنایی بیشتر با عملکرد این قطعه مطلب واتر پمپ چیست را مطالعه کنید.
واترپمپ با ایجاد جریان در مدار خنککننده، مایع را بین موتور، رادیاتور و سایر بخش‌های سیستم به گردش درمی‌آورد تا گرمای ایجادشده در موتور به رادیاتور منتقل و دفع شود. این مایع پس از گرم شدن دوباره به سمت رادیاتور حرکت می‌کند تا گرمای خود را از دست بدهد.
قطعه دیگری که در کنار واترپمپ به عملکرد رادیاتور کمک می‌کند، ترموستات خودرو است. این قطعه نیز وظیفه کنترل جریان مایع خنککننده را بر عهده دارد و مانند یک دریچه عمل می‌کند و تا زمانی که موتور به دمای کاری مناسب نرسیده باشد، مسیر ورود مایع خنککننده به رادیاتور را محدود می‌کند. پس از رسیدن دما به محدوده مشخص، ترموستات باز می‌شود و اجازه می‌دهد مایع خنککننده وارد رادیاتور شود و فرایند خنک‌سازی ادامه پیدا کند.
به‌طور کلی، واترپمپ با به گردش درآوردن مایع خنککننده و ترموستات با کنترل جریان آن، در کنار رادیاتور به حفظ دمای مناسب موتور و جلوگیری از داغ شدن بیش از حد آن کمک می‌کنند.
انواع رادیاتور ماشین
آشنایی با انواع مختلف رادیاتور موجود در بازار به شما کمک می‌کند تا در مورد تعمیر، ارتقا یا تعویض رادیاتور خودروی خود تصمیم آگاهانه‌تری بگیرید؛ اما انواع رادیاتور خودرو چیست و هرکدام چه تفاوتی با دیگری دارند؟ در ادامه، رایج‌ترین انواع رادیاتور خودرو را معرفی می‌کنیم:
رادیاتور فین تیوب
رادیاتور فین تیوب نوعی مبدل حرارتی است که برای انتقال گرما از یک سیال به هوای اطراف، از لوله‌ها (tubes) و پره‌ها (fins) استفاده می‌کند. درون رادیاتور، مایع خنککننده داغ از داخل لوله‌ها جریان پیدا می‌کند. لوله‌ها گرما را به پره‌های اطراف منتقل می‌کنند و جریان هوایی که از میان پره‌ها عبور می‌کند، این گرما را به محیط خارج منتقل می‌کند.
لوله‌ها مسیر عبور مایع خنککننده را فراهم می‌کنند، در حالی که پره‌ها با افزایش سطح تماس بین رادیاتور و جریان هوا، به انتقال بهتر گرما کمک می‌کنند. این ترکیب باعث می‌شود رادیاتور بتواند با وجود ساختار جمع‌وجور، انتقال حرارت مؤثری داشته باشد. از مهم‌ترین مزایای این نوع رادیاتور می‌توان به مواردی مانند انتقال حرارت کارآمد، طراحی هسته فشرده و پیکربندی انعطاف‌پذیر لوله‌ها و پره‌ها اشاره کرد.
رادیاتور کروگیت
رادیاتور کروگیت یکی از انواع رادیاتور خودرو است که در ساختار آن از پره‌های موج‌دار (Corrugated Fins) در کنار لوله‌های عبور مایع خنککننده استفاده می‌شود. شکل موج‌دار پره‌ها باعث افزایش سطح تماس با جریان هوا می‌شود و به انتقال حرارت بهتر از مایع خنککننده به هوای عبوری از هسته رادیاتور کمک می‌کند. در این ساختار، لوله‌ها و پره‌ها به‌صورت متناوب در کنار یکدیگر قرار می‌گیرند و مجموعه‌ای متراکم برای تبادل حرارت ایجاد می‌کنند.

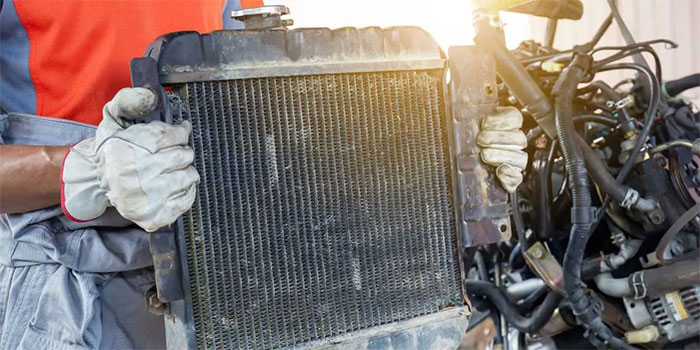

اجزای تشکیل‌دهنده رادیاتور خودرو
سؤال مهمی که در رابطه با رادیاتور پیش می‌آید این است که رادیاتور خودرو چیست و از چه اجزایی تشکیل شده است؟ هر رادیاتور دارای اجزای اصلی زیر است:
شبکه یا هسته رادیاتور (Core) و پره‌های آلومینیومی
هسته رادیاتور بخش اصلی تبادل حرارت است و از مجموعه‌ای از لوله‌ها و پره‌های نازک تشکیل می‌شود. در بسیاری از رادیاتورهای خودرو، لوله‌ها و پره‌ها از آلومینیوم ساخته می‌شوند و ساختار هسته به‌گونه‌ای است که سطح تماس با جریان هوا افزایش پیدا کند.
هسته رادیاتور بر اساس طراحی و تعداد ردیف لوله‌ها می‌تواند پیکربندی‌های متفاوتی داشته باشد. منظور از ردیف رادیاتور، تعداد ردیف‌های لوله‌های عبور مایع خنککننده در عمق هسته است. افزایش تعداد ردیف‌ها می‌تواند سطح تبادل حرارت را افزایش دهد، اما عملکرد نهایی رادیاتور به عواملی مانند طراحی هسته، جریان هوا، جنس لوله‌ها و پره‌ها و شرایط کاری نیز بستگی دارد.
مخازن ورودی و خروجی و درب رادیاتور
مخزن ورودی وظیفه دارد مایع خنککننده داغ را از موتور به رادیاتور هدایت کند تا خنک شود. سپس مایع خنککننده از طریق مخزن خروجی دوباره به سمت موتور بازمی‌گردد. درب رادیاتور با حفظ فشار مناسب در سیستم، به افزایش نقطه جوش مایع خنککننده و کنترل فشار مدار کمک می‌کند. خرابی یا عملکرد نادرست آن می‌تواند باعث افت فشار، کاهش سطح مایع خنککننده یا نشتی و در نتیجه اختلال در عملکرد سیستم خنککننده شود.
منبع انبساط، شلنگ‌ها و فن خنککننده
منبع انبساط، شلنگ‌ها و فن خنککننده از اجزای مهم سیستم خنککننده خودرو هستند و در کنار رادیاتور به عملکرد صحیح این سیستم کمک می‌کنند. درواقع فضای لازم برای افزایش حجم مایع خنککننده در اثر بالا رفتن دما را فراهم می‌کند و به تنظیم فشار سیستم کمک می‌کند. شلنگ‌های رادیاتور نیز مسیر گردش مایع خنککننده بین موتور، رادیاتور و سایر بخش‌های سیستم را فراهم می‌کنند. فن خنککننده با ایجاد جریان هوا از میان هسته رادیاتور، به کاهش دمای مایع خنککننده، به‌ویژه زمانی که جریان هوای طبیعی کافی نباشد، کمک می‌کند.
مهم‌ترین علائم خرابی رادیاتور خودرو
حالا که می‌دانید اجزای رادیاتور خودرو چیست، در ادامه علائم رایج مرتبط با خرابی آن را بررسی می‌کنیم. از مهم‌ترین علائم خرابی رادیاتور خودرو می‌توان به موارد زیر اشاره کرد:
- داغ شدن بیش از حد موتور به طور مکرر
- نشت مایع خنککننده از زیر ماشین
- تغییر رنگ یا لجن‌آلود شدن مایع خنککننده
- سطح پایین مایع خنککننده (بدون نشتی آشکار)
- آسیب دیدن یا مسدود شدن پره‌های رادیاتور
- درست کار نکردن بخاری
- زنگ‌زدگی یا خوردگی قابل مشاهده روی رادیاتور
| علائم خرابی رادیاتور | توضیحات |
|---|---|
| داغ شدن بیش از حد موتور | افزایش دمای موتور، به‌ویژه در ترافیک یا هنگام کارکرد طولانی، می‌تواند نشانه‌ای از اختلال در سیستم خنککننده باشد. |
| نشت مایع خنککننده | مشاهده مایع خنککننده در زیر خودرو می‌تواند ناشی از نشتی رادیاتور، شلنگ‌ها، اتصالات یا سایر اجزای مدار باشد. |
| تغییر رنگ یا لجن‌آلود شدن مایع خنککننده | تغییر غیرعادی رنگ یا ایجاد رسوب و آلودگی می‌تواند نشان‌دهنده خوردگی یا آلودگی سیستم خنککننده باشد. |
| پایین بودن سطح مایع خنککننده | کاهش مکرر سطح مایع می‌تواند نشانه وجود نشتی یا مشکل دیگری در سیستم باشد. |
| آسیب یا مسدود شدن پره‌های رادیاتور | خم شدن، کثیف شدن یا مسدود شدن پره‌ها می‌تواند جریان هوا و انتقال حرارت را کاهش دهد. |
| عملکرد نامناسب بخاری | کاهش عملکرد بخاری می‌تواند در برخی موارد با کمبود مایع خنککننده یا اختلال در گردش آن مرتبط باشد. |
| زنگ‌زدگی یا خوردگی رادیاتور | خوردگی و آسیب‌های قابل مشاهده می‌توانند احتمال نشتی و کاهش عملکرد رادیاتور را افزایش دهند. |
بهترین مایع برای رادیاتور خودرو چیست؟
بهترین مایع رادیاتور خودرو معمولاً از ترکیب آب مقطر یا آب خالص و مایع ضدیخ و ضدجوش تشکیل می‌شود. آب مقطر به دلیل نداشتن املاح، از ایجاد رسوب در سیستم خنککننده جلوگیری می‌کند. ضدیخ نیز علاوه بر افزایش نقطه جوش و کاهش نقطه انجماد، خاصیت ضدخوردگی دارد و از قطعات سیستم خنککننده محافظت می‌کند. هنگام انتخاب مایع رادیاتور، حتماً باید به مشخصات توصیه‌شده توسط سازنده خودرو توجه کنید.
نکات مهم نگهداری از رادیاتور ماشین
اگر بپرسید مهم‌ترین نکات نگهداری از رادیاتور خودرو چیست، باید به موارد زیر اشاره کنیم:
بازرسی‌های منظم
برای افزایش طول عمر سیستم و جلوگیری از خرابی بیشتر بازرسی‌های بصری منظمی از رادیاتور خود انجام دهید تا هرگونه علائم آسیب یا مشکل را در مراحل اولیه تشخیص دهید. به دنبال نشتی آب رادیاتور، خوردگی قابل مشاهده، پره‌های خمیده یا آسیب‌دیده یا هرگونه علائم آلودگی مایع خنککننده باشید.
بررسی سطح مایع خنک کننده
مرتباً سطح مایع خنککننده را بررسی کنید تا مطمئن شوید که در محدوده توصیه‌شده سازنده قرار دارد. پایین بودن سطح مایع می‌تواند باعث کاهش توان خنک‌کنندگی سیستم شود و باید علت کاهش سطح، به‌ویژه در صورت تکرار، بررسی شود. از سوی دیگر، اضافه کردن مایع بیش از سطح توصیه‌شده نیز می‌تواند فضای انبساط لازم را کاهش دهد؛ بنابراین سطح مایع باید مطابق محدوده تعیین‌شده توسط سازنده باشد.
استفاده از مخلوط خنککننده مناسب
استفاده از مخلوط صحیح مایع خنککننده برای عملکرد بهینه رادیاتور ضروری است. خودروهای مختلف ممکن است به انواع خاصی از مایع خنککننده یا نسبت‌های خاص مایع خنککننده به آب نیاز داشته باشند. مخلوط مناسب مایع خنککننده به جلوگیری از خوردگی کمک می‌کند، محافظت کافی در برابر یخ‌زدگی را فراهم می‌کند و راندمان خنک‌کنندگی را بهینه می‌کند.
تمیز کردن پره‌های رادیاتور
با گذشت زمان، پره‌های رادیاتور ممکن است با گردوغبار، آلودگی و حشرات مسدود شوند و جریان هوا و انتقال گرما را کاهش دهند. پره‌های رادیاتور را مرتباً با استفاده از یک برس نرم یا هوای فشرده تمیز کنید. با ملایمت این کار را انجام دهید تا از آسیب دیدن پره‌ها جلوگیری شود. تمیز کردن پره‌ها، خنک‌کنندگی کارآمد را تضمین کرده و به جلوگیری از گرمای بیش از حد کمک می‌کند.
نشت مایع خنک کننده را فوراً برطرف کنید
اگر متوجه نشتی مایع خنککننده شدید، رسیدگی سریع به آن بسیار مهم است. نشتی مایع خنککننده منجر به کاهش سطح مایع خنککننده، خنک‌کنندگی ناکافی و آسیب احتمالی به موتور می‌شود. رادیاتور، شیلنگ‌ها و اتصالات را از نظر هرگونه نشانه نشتی یا چکه کردن بررسی کنید. در صورت مشاهده نشتی، آن را توسط یک تکنسین حرفه‌ای تعمیر کنید تا از هدر رفتن بیشتر مایع خنککننده و داغ شدن بیش از حد آن جلوگیری شود.
شستشوی منظم رادیاتور را انجام دهید
شستشوی دوره‌ای رادیاتور برای حفظ سیستم خنککننده تمیز و کارآمد مهم است. شست‌وشوی دوره‌ای می‌تواند به حذف رسوبات و آلودگی‌های انباشته‌شده کمک کند؛ آلودگی‌هایی که در صورت تجمع، ممکن است جریان مایع خنککننده یا انتقال حرارت را مختل کنند.
بررسی و تعویض شلنگ‌های رادیاتور
مرتباً شلنگ‌های رادیاتور را از نظر ترک، برآمدگی یا علائم فرسودگی بررسی کنید. شلنگ‌های آسیب‌دیده منجر به نشت مایع خنککننده شده و اثربخشی سیستم خنککننده را به خطر می‌اندازند. هرگونه شلنگ فرسوده یا آسیب‌دیده را فوراً تعویض کنید تا جریان مناسب مایع خنککننده تضمین شود و از گرمای بیش از حد احتمالی جلوگیری شود.
سخن پایانی
در این مقاله درباره اینکه رادیاتور خودرو چیست و چه نقشی در سیستم خنککننده موتور دارد صحبت کردیم. همچنین با نحوه عملکرد رادیاتور، نقش واترپمپ و ترموستات، انواع رادیاتور خودرو و اجزای تشکیل‌دهنده آن آشنا شدیم. در ادامه، مهم‌ترین علائم خرابی رادیاتور مانند داغ شدن موتور، نشتی مایع خنککننده و آسیب پره‌ها را بررسی کردیم و درباره بهترین مایع برای رادیاتور و نکات مهم نگهداری از آن توضیح دادیم.
سوالات متداول
رادیاتور با گردش مایع خنککننده داغ از طریق شبکه‌ای از لوله‌ها و پره‌ها که گرما را به هوای بیرون منتقل می‌کنند، کار می‌کند.
رادیاتور از بخش‌هایی مانند هسته و پره‌ها، لوله‌های عبور مایع خنککننده، مخازن ورودی و خروجی، درپوش رادیاتور، شلنگ‌ها و فن خنککننده تشکیل شده است.
علائم رایج مشکلات رادیاتور شامل گرمای بیش از حد، نشت مایع خنک کننده، سطح پایین مایع خنک کننده، تغییر رنگ مایع خنک کننده و آسیب دیدگی قابل مشاهده رادیاتور است.
