صفر تا صد سیستم جرقه زنی: شمع خودرو چیست و چگونه کار می‌کند؟

سیستم جرقه‌زنی یکی از بخش‌های حیاتی موتورهای بنزینی است و نقش مهمی در آغاز فرایند احتراق و تولید انرژی دارد. در این سیستم، شمع خودرو با ایجاد جرقه‌ای دقیق و کنترل‌شده، مخلوط هوا و سوخت را در محفظه احتراق مشتعل می‌کند تا موتور نیروی لازم برای حرکت خودرو را تولید کند.

در این مقاله، به بررسی انواع شمع خودرو و اهمیت استفاده از شمع اصل و متناسب با مشخصات فنی موتور پرداخته شده است. همچنین توضیح داده شده است که شمع خودرو چیست، چگونه کار می‌کند و از چه اجزایی تشکیل شده است. تا انتها همراه ما باشید.

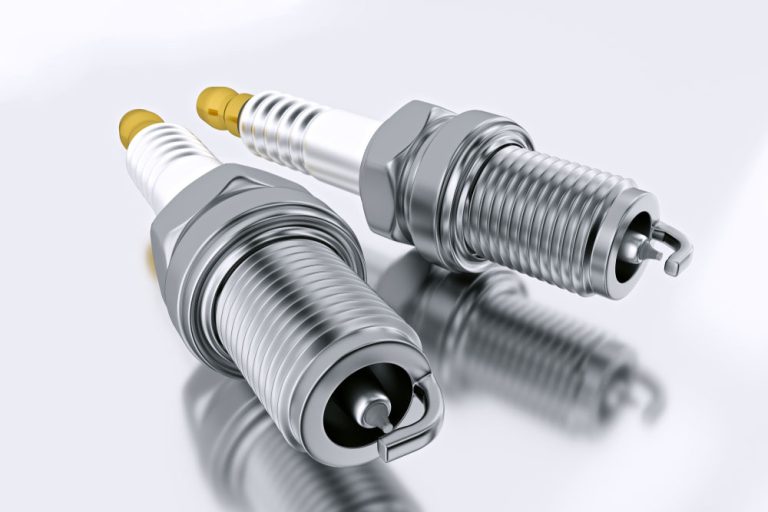

شمع خودرو چیست؟

شاید این سوال برایتان پیش بیاید که شمع خودرو چیست؟ در جواب باید گفت: شمع خودرو یکی از اجزای مهم سیستم احتراق در موتورهای بنزینی است که وظیفه ایجاد جرقه برای احتراق مخلوط هوا و سوخت را بر عهده دارد. این قطعه در سرسیلندر نصب می‌شود و با دریافت ولتاژ بالا، میان الکترودهای خود جرقه ایجاد می‌کند. جرقه ایجادشده، مخلوط فشرده‌شده هوا و سوخت را مشتعل می‌کند و انرژی لازم برای حرکت پیستون به وجود می‌آورد. عملکرد صحیح شمع بر روشن شدن موتور، شتاب، مصرف سوخت و میزان آلایندگی تأثیر مستقیم دارد و به همین دلیل در بین انواع شمع خودرو، انتخاب شمع مناسب و متناسب با مشخصات فنی موتور اهمیت زیادی دارد.

شمع خودرو چگونه کار می کند

فرایند عملکرد شمع با ایجاد ولتاژ بالا توسط سیستم جرقه‌زنی آغاز می‌شود. در شمع‌های باکیفیتی مانند شمع موتور NGK، کویل ولتاژ باتری را به ولتاژ بسیار بالاتری تبدیل می‌کند و این ولتاژ از طریق وایر یا کویل قلمی به ترمینال شمع می‌رسد. ولتاژ بالا به الکترود مرکزی منتقل می‌شود و با ایجاد اختلاف پتانسیل کافی، جرقه از فاصله میان الکترود مرکزی و الکترود منفی عبور می‌کند. این جرقه، مخلوط فشرده‌شده هوا و سوخت را در محفظه احتراق مشتعل می‌سازد. احتراق حاصل، فشار لازم برای حرکت پیستون و تولید توان موتور را ایجاد می‌کند.

شمع خودرو در کدام قسمت موتور قرار دارد؟

شمع خودرو در بالای سیلندرهای موتور و در داخل سرسیلندر قرار دارد. هر شمع دقیقاً در نقطه‌ای قرار می‌گیرد که مخلوط هوا و سوخت فشرده‌شده آماده احتراق است. موقعیت دقیق شمع به‌گونه‌ای طراحی شده است که جرقه تولیدشده به‌طور مستقیم بتواند احتراق را در مرکز مخلوط ایجاد کند.

دسترسی به شمع‌ها معمولاً از طریق باز کردن پوشش‌های محافظ موتور و استفاده از ابزارهای مناسب انجام می‌شود. برخی از خودروها، به‌ویژه مدل‌های مدرن، ممکن است طراحی فشرده‌ای داشته باشند که در این صورت تعویض شمع‌ها نیازمند دقت بیشتری است.

 اجزای شمع ماشین

شمع خودرو از چند بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی در انتقال جریان، ایجاد جرقه، آب‌بندی و تحمل شرایط سخت موتور دارند که در ادامه آنها را توضیح می‎دهیم:

 پایه شمع

پایه شمع بخش فلزی پایینی این قطعه است که برای نصب شمع در سوراخ مخصوص سرسیلندر طراحی می‌شود. این قسمت معمولاً دارای رزوه است و با پیچ‌شدن در محل خود، شمع را به‌طور محکم ثابت نگه می‌دارد. پایه شمع علاوه بر ایجاد اتصال مکانیکی، در انتقال بخشی از حرارت شمع به سرسیلندر نیز نقش دارد. همچنین، طول رزوه و ابعاد پایه باید با طراحی موتور کاملاً سازگار باشد؛ زیرا استفاده از شمع نامناسب احتمال آسیب به رزوه سرسیلندر یا قرارگیری نادرست نوک شمع در محفظه احتراق را افزایش می‌دهد. نصب شمع باید با گشتاور توصیه‌شده سازنده انجام شود.

 بدنه شمع

بدنه شمع بخش فلزی اصلی این قطعه است که اجزای داخلی را در خود جای می‌دهد و در برابر حرارت و فشار بالای محفظه احتراق مقاومت می‌کند. این بخش علاوه بر نگه‌داشتن اجزای داخلی، محل قرارگیری رزوه و نشیمن شمع است و با انتقال حرارت به سرسیلندر، در کنترل دمای شمع نقش دارد. برای مثال، هنگام تشخیص شمع NGK اصل، کیفیت پرداخت بدنه، یکنواختی سطح فلزی و دقت رزوه‌ها در کنار سایر ویژگی‌های ظاهری و فنی بررسی می‌شود. همچنین نشیمن و سازوکار آب‌بندی شمع، همراه با نصب صحیح، از نشت گازهای احتراق جلوگیری می‌کند.

ترمینال شمع

ترمینال شمع در قسمت بالایی آن قرار دارد و محل ورود جریان الکتریکی با ولتاژ بالا به شمع است. این بخش به وایر شمع یا کویل جرقه‌زنی متصل می‌شود و انرژی لازم را برای ایجاد جرقه دریافت می‌کند. طراحی ترمینال باید با سیستم جرقه‌زنی خودرو سازگار باشد؛ به این دلیل که شمع‌های مختلف معمولا از نظر نوع اتصال تفاوت دارند. اتصال ضعیف، شل یا آلوده ترمینال احتمال افزایش مقاومت الکتریکی و کاهش انرژی جرقه را بیشتر می‌کند. برخی شمع‌ها نیز دارای مقاومت داخلی هستند که در کاهش تداخلات الکترومغناطیسی ناشی از جرقه‌زنی بسیار مؤثر است.

عایق چینی

عایق چینی یا سرامیکی یکی از مهم‌ترین اجزای شمع خودرو است که در قسمت بالایی و اطراف الکترود مرکزی قرار دارد. وظیفه اصلی آن جلوگیری از نشت جریان الکتریکی با ولتاژ بالا به بدنه شمع است. این بخش از مواد سرامیکی مقاوم در برابر حرارت ساخته می‌شود و باید در برابر دمای زیاد، تغییرات ناگهانی حرارت و فشارهای مکانیکی مقاومت مناسبی داشته باشد. عایق، جریان الکتریکی ولتاژ بالا را از بدنه جدا نگه می‌دارد و به هدایت ایمن آن به سمت الکترود مرکزی کمک می‌کند. دقت داشته باشید که ترک‌خوردگی، شکستگی یا آسیب‌دیدگی عایق ممکن است باعث نشت جریان و بدکارکردن موتور شود.

  الکترود مثبت

الکترود مرکزی که گاهی «الکترود مثبت» نامیده می‌شود، جریان الکتریکی را از ترمینال به محل ایجاد جرقه منتقل می‌کند. این الکترود در قسمت مرکزی شمع قرار دارد و از طریق ساختار داخلی شمع به ترمینال متصل است. هنگامی که ولتاژ به اندازه کافی افزایش پیدا می‌کند، جریان از نوک الکترود مرکزی عبور کرده و فاصله میان آن و الکترود منفی را طی می‌کند.

جنس و طراحی این بخش بر دوام و عملکرد شمع تأثیر دارد. در شمع‌های استاندارد معمولاً از آلیاژهای نیکل استفاده می‌شود، در حالی که در مدل‌های پیشرفته‌تر از فلزاتی مانند پلاتینیوم و ایریدیوم در نوک یا بخش‌های مختلف الکترود استفاده می‌شود.

 الکترود منفی

الکترود منفی که الکترود جانبی نیز نامیده می‌شود، در کنار الکترود مرکزی قرار دارد و مسیر بازگشت جریان الکتریکی را فراهم می‌کند. جرقه ایجادشده میان الکترود مرکزی و الکترود منفی، مخلوط هوا و سوخت فشرده‌شده را در محفظه احتراق مشتعل می‌کند. این قطعه باید در برابر حرارت شدید و فرسایش ناشی از جرقه‌های مکرر مقاومت داشته باشد.

همچنین، شکل و موقعیت الکترود منفی نیز بر نحوه ایجاد جرقه و گسترش شعله تأثیر می‌گذارد. برخی شمع‌ها به دو یا چند الکترود منفی مجهز هستند که برای افزایش دوام و کاهش سرعت فرسایش طراحی شده‌اند.

 گپ

گپ یا فاصله الکترودها، فاصله میان الکترود مرکزی و الکترود منفی است و محل شکل‌گیری جرقه را مشخص می‌کند. اندازه این فاصله باید بر اساس مشخصات فنی موتور و سیستم جرقه‌زنی تعیین شود. گپ بیش از اندازه بزرگ به ولتاژ بیشتری برای ایجاد جرقه نیاز دارد و احتمال احتراق ناقص را افزایش می‌دهد. گپ بسیار کوچک نیز اغلب باعث ایجاد جرقه ضعیف و کاهش کیفیت احتراق می‏شود.

فرسایش الکترودها نیز در طول زمان، گاهی اندازه گپ را تغییر می‏دهد. به همین دلیل، بررسی مشخصات گپ و استفاده از شمعی با فاصله استاندارد برای عملکرد صحیح موتور اهمیت بسیاری دارد.

انواع شمع خودرو

شمع خودرو در انواع مختلفی طراحی و تولید می‌شود تا با شرایط خاص موتور و نیازهای عملکردی آن تطابق داشته باشد. هر نوع شمع ویژگی‌ها و کاربردهای خاص خود را دارد که بر کارایی موتور و مصرف سوخت تأثیرگذار است. در ادامه به بررسی کلی انواع شمع‌ خودرو و ویژگی‌های هرکدام خواهیم پرداخت.

• شمع نیکلی یا استاندارد: رایج‌ترین نوع شمع خودرو است و از آلیاژ نیکل در ساخت الکترود آن استفاده می‌شود و قیمت مناسبی دارد.
•   شمع پلاتینیوم: در این شمع‌ها از پلاتینیوم در نوک یا بخش‌هایی از الکترود استفاده می‌شود؛ این فلز مقاومت بالایی در برابر حرارت و فرسایش دارد و در افزایش عمر مفید شمع موثر است.
•  شمع ایریدیوم:  در ساخت الکترود مرکزی این شمع از فلز ایریدیوم استفاده می‌شود که مقاومت حرارتی و دوام بالایی دارد. الکترود باریک آن باعث ایجاد جرقه بهتر و احتراق مؤثرتر می‎شود.
•   شمع چندالکتروده: این شمع به چند الکترود جانبی مجهز است و ساختار آن در افزایش دوام شمع موثر است. با فرسوده شدن یکی از مسیرهای جرقه، مسیر دیگری برای ایجاد جرقه در دسترس قرار می‌گیرد.
•  شمع سوزنی: این نوع شمع دارای الکترود مرکزی بسیار باریک است و برای ایجاد جرقه به ولتاژ کمتری نیاز دارد. طراحی آن به بهبود احتراق و عملکرد مناسب موتور کمک می‌کند.
•  شمع‌های دارای هسته مسی: در بسیاری از شمع‌های استاندارد، مس به‌عنوان هسته داخلی الکترود مرکزی استفاده می‌شود تا انتقال حرارت و هدایت الکتریکی بهبود پیدا کند؛ در حالی که سطح بیرونی الکترود معمولاً از آلیاژهای مقاوم‌تری مانند نیکل ساخته می‌شود.

به طور کلی، انتخاب شمع مناسب باید بر اساس مشخصات فنی موتور و توصیه سازنده خودرو انجام شود؛ زیرا گران‌تر بودن یک شمع به‌تنهایی به معنای مناسب‌تر بودن آن برای هر خودرو نیست.

اهمیت خرید شمع موتور اصل

خرید شمع موتور اصل برای حفظ عملکرد صحیح موتور و بهبود فرایند احتراق اهمیت زیادی دارد. شمع‌های اصلی بر اساس استانداردهای دقیق تولید می‌شوند و مشخصاتی مانند جنس الکترود، فاصله گپ، محدوده حرارتی و مقاومت داخلی آن‌ها با نیازهای موتور هماهنگ است. در مقابل، استفاده از نمونه‌های تقلبی یا بی‌کیفیت معمولا باعث احتراق ناقص، افزایش مصرف سوخت، کاهش شتاب و آسیب به قطعاتی مانند کوئل و کاتالیست می‏‎شود. همچنین شمع اصل، دوام و عملکرد پایدارتری دارد و باعث روشن شدن بهتر موتور می‎شود. بنابراین، انتخاب شمع مناسب از فروشگاه معتبر و بررسی بسته‌بندی و مشخصات فنی، برای حفظ سلامت موتور اهمیت زیادی دارد.

کدام قطعات خودرو بر عملکرد شمع تأثیرگذار هستند؟

عملکرد شمع خودرو تحت تأثیر چندین قطعه و سیستم مهم در خودرو قرار دارد. این قطعات می‌توانند به‌طور مستقیم یا غیرمستقیم بر کیفیت جرقه‌زنی، احتراق و عمر شمع تأثیر بگذارند. در این بخش، به بررسی قطعاتی خواهیم پرداخت که در ارتباط با شمع قرار دارند و می‌توانند بر عملکرد آن اثرگذار باشند.

کوئل  (Coil)

کوئل خودرو وظیفه تأمین جریان الکتریکی با ولتاژ بالا برای شمع‌ها را بر عهده دارد. بدون آن، شمع قادر به تولید جرقه نیست. اگر کوئل خراب یا ضعیف باشد، ممکن است ولتاژ مناسب به شمع‌ها نرسد و شمع نتواند جرقه مورد نظر را ایجاد کند.

 این وضعیت می‌تواند باعث ضعف در عملکرد موتور، افزایش مصرف سوخت و کاهش قدرت خودرو شود. علاوه بر این، خرابی کوئل احتمال دارد باعث ایجاد نقص در عملکرد شمع‌ها شود که در نهایت باعث خرابی شمع‌ها و تعویض زودهنگام آنها می‌شود.

وایر شمع  (Spark Plug Wire)

وایر شمع قطعه‌ای است که جریان الکتریکی را از کوئل به شمع منتقل می‌کند. این سیم‌ها باید از مواد مقاوم در برابر حرارت و فشار ساخته شوند، زیرا در معرض دمای بسیار بالا قرار دارند. اگر وایر شمع آسیب ببیند یا دچار فرسایش شود، احتمالا اتصال الکتریکی بین کوئل و شمع قطع می‌شود یا ولتاژ ضعیف به شمع‌ها می‌رسد. این موضوع ممکن است باعث کاهش کارایی شمع‌ها و افزایش مشکلات مربوط به احتراق شود.

سیستم تزریق سوخت  (Fuel Injection System)

اگر سیستم تزریق سوخت خودرو به‌درستی کار نکند، میزان دقیق سوخت به مخلوط سوخت و هوا نخواهد رسید. این مشکل ممکن است باعث احتراق ناقص، ایجاد رسوبات اضافی روی شمع و کاهش کارایی شمع شود. به‌ویژه در سیستم‌های تزریق مستقیم سوخت، عدم تأمین صحیح سوخت می‌تواند به‌طور مستقیم باعث آسیب دیدن شمع‌ها شود.

سوپاپ‌ها (Valves)

سوپاپ‌ها کنترل جریان هوا و سوخت را به داخل سیلندر و همچنین خروج گازهای احتراق را از آن کنترل می‌کنند. اگر سوپاپ‌ها به‌درستی کار نکنند، سوخت و هوا به‌درستی وارد سیلندر نمی‌شود و احتمالا این مسئله باعث احتراق ناقص و آسیب به شمع می‌شود. سوپاپ‌های معیوب همچنین ممکن است باعث شوند که مخلوط سوخت و هوا به‌درستی تنظیم نشود و در نتیجه شمع‌ها تحت فشار بیشتری قرار گیرند.

حسگر اکسیژن  (Oxygen Sensor)

حسگر اکسیژن موجود در سیستم اگزوز به موتور اطلاعاتی درباره میزان اکسیژن موجود در گازهای خروجی می‌دهد. این اطلاعات به ECU (واحد کنترل موتور) ارسال می‌شود تا مخلوط سوخت و هوا بهینه‌سازی شود. اگر حسگر اکسیژن خراب باشد، ممکن است میزان سوخت در موتور به‌درستی تنظیم نشود که این امر به شمع فشار می‌آورد و به احتمال زیاد باعث خرابی شمع‌ها و احتراق ناقص شود.

نحوه مراقبت و نگهداری صحیح از شمع خودرو

مراقبت و نگهداری صحیح از شمع‌ها می‌تواند عمر مفید آن‌ها را افزایش دهد و به عملکرد بهتر موتور کمک کند. در این بخش به بررسی روش‌هایی خواهیم پرداخت که می‌تواند شمع‌ها را در وضعیت بهینه نگه دارد.

1. بازرسی دوره‌ای شمع‌ها: شمع‌ها باید به‌طور منظم بررسی شوند تا از سلامت آن‌ها اطمینان حاصل شود. توصیه می‌شود که شمع‌ها را هر 30,000 کیلومتر یا مطابق با توصیه‌های سازنده خودرو چک کنید. این کار می‌تواند به شما کمک کند که مشکلاتی نظیر رسوبات، خوردگی یا خرابی شمع را زودتر شناسایی کرده و از مشکلات جدی‌تر جلوگیری کنید.
2. تمیز کردن شمع‌ها: اگر شمع‌ها دچار رسوبات کربنی یا دیگر آلودگی‌ها شده‌اند، باید تمیز شوند. تمیزکردن آنها با استفاده از ابزارهای خاص و دقت بالا انجام می‌شود. در برخی مواقع، رسوبات کربنی روی الکترودهای شمع می‌توانند باعث کاهش کیفیت جرقه شوند. تمیزکردن به‌موقع این مشکل را حل کرده و عمر شمع را طولانی‌تر می‌کند.
3. تعویض به‌موقع شمع‌ها: شمع‌های خودرو باید به‌موقع تعویض شوند. استفاده از شمع‌های کهنه یا آسیب‌دیده می‌تواند باعث کاهش قدرت موتور، افزایش مصرف سوخت و ایجاد مشکلات در عملکرد خودرو شود. زمان تعویض شمع‌ها به نوع شمع و توصیه‌های تولیدکننده بستگی دارد، اما به‌طور معمول شمع‌های پلاتینیومی و ایریدیومی طول عمر بیشتری دارند.
4. استفاده از شمع مناسب: شمع‌هایی که با مشخصات فنی موتور شما هماهنگ نباشند، ممکن است باعث مشکلات زیادی در موتور شوند. برای انتخاب شمع مناسب، بهتر است از توصیه‌های سازنده خودرو پیروی کنید. همچنین همانطور که قبلا هم برایتان توضیح دادیم، با مراجعه به سایت همیار حامی و استفاده از بات تلگرامی شمع یاب خودرو می‌توانید شمع مناسب خودروی خود را پیدا کنید.

علائم خرابی شمع خودرو

خرابی شمع خودرو می‌تواند تأثیر زیادی بر عملکرد خودرو بگذارد. شناخت علائم خرابی شمع به شما کمک می‌کند تا به موقع اقدام کرده و از بروز مشکلات جدی‌تر جلوگیری کنید.

1. کاهش قدرت موتور و شتاب‌گیری: اگر شمع‌ها خراب شده باشند، موتور نمی‌تواند احتراق صحیحی ایجاد کند و در نتیجه قدرت خودرو کاهش می‌یابد. ممکن است در زمان شتاب‌گیری خودرو، احساس کنید که خودرو به‌طور ناگهانی قدرت خود را از دست می‌دهد و شتاب مناسبی ندارد.
2. افزایش مصرف سوخت: شمع‌های خراب باعث احتراق ناقص می‌شوند و در نتیجه مصرف سوخت افزایش می‌یابد. اگر متوجه شدید که خودرو بیشتر از حد معمول سوخت مصرف می‌کند، احتمالاً شمع‌ها نیاز به بررسی و تعویض دارند.
3. مشکل در استارت زدن: شمع‌های خراب در برخی مواقع با مشکل در روشن شدن خودرو مرتبط هستند. ممکن است مجبور شوید چندین بار استارت بزنید تا موتور روشن شود، که این می‌تواند نشان‌دهنده خرابی شمع باشد.
4. لرزش موتور: لرزش‌های غیرعادی موتور در حالتِ درجا می‌تواند به دلیل خرابی شمع‌ها باشد. در این حالت، موتور نمی‌تواند به‌طور منظم کار کند و ممکن است در زمان حرکت خودرو، لرزش‌های محسوس‌تری احساس کنید.
5. خروج دود سیاه از اگزوز: شمع‌های خراب باعث احتراق ناقص سوخت می‌شوند و این می‌تواند منجر به تولید دود سیاه از اگزوز شود. این دود نشان‌دهنده سوختن ناصحیح سوخت است که نیاز به توجه فوری دارد.

 سخن پایانی

در این مقاله بررسی کردیم شمع خودرو چیست. همانطور که متوجه شدید، شمع خودرو یکی از اجزای اصلی سیستم جرقه‌زنی و فرایند احتراق موتورهای بنزینی است. از این رو، عملکرد صحیح این قطعه به عواملی مانند جنس الکترود، اندازه گپ و ساختار شمع بستگی دارد. همچنین انواع شمع خودرو و ویژگی‌های هرکدام را معرفی کردیم تا انتخاب مناسب‌تری داشته باشید. در نهایت، استفاده از شمع اصل و متناسب با مشخصات فنی موتور نیز در حفظ عملکرد صحیح موتور و جلوگیری از مشکلات ناشی از استفاده از شمع نامناسب یا تقلبی اهمیت دارد و در صورت وجود شمع فرسوده یا نامناسب، می‌تواند به حفظ راندمان مناسب موتور کمک کند.

سؤالات متداول

• شمع خودرو چه وظیفه‌ای دارد؟
